Définition du système

Le principe de ce procédé réside dans la réalisation d’un ancrage par un fourreau. La gamme de fourreaux FERRADIX est la plus élaborée du marché Européen, elle répond à tous les besoins en terme de profondeur de gamme, d’adaptabilité au mobilier, d’esthétisme des plaques de serrage et de méthodologie de pose.

L’aménagement des centres villes exige une adaptabilité que FERRADIX a intégrée et anticipée dans la conception de sa gamme de produits.

Ce mode d’ancrage est utilisé pour une fixation temporaire ou permanente applicable à tout type de mobilier et de signalisation.









Rapide

  • Pas d’excavation
  • Pas d’attente de séchage
  • Simplification d’intervention

Economique

  • Pas de déblais à évacuer
  • Pas de béton à couler
  • Une seule intervention

Efficace

  • Large gamme permettant de répondre à tout type de besoin
  • Certifié par bureaux de contrôle

Ecologique

  • Peu de destruction du revêtement de sol

Les gammes d’ancres

Alt’Ancre peut compter sur le savoir-faire de ses partenaires les plus expérimentés pour bénéficier des meilleurs équipements du marché.

Les fourreaux que nous utilisons sont principalement fabriqués en métal, acier ou inox.

Nos gammes d’ancres se caractérisent notamment par leur grande simplicité d’installation.

Afin de répondre à tous vos projets et conditions, nous vous proposons des fourreaux disponibles sous différents diamètres.

Installation

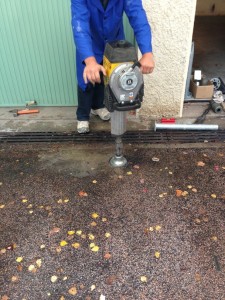

Installation au marteau piqueur

Installation au marteau piqueur

Les étapes d’installation sont :

  • Repérer l’emplacement de la démonstration et s’assurer auprès du client qu’aucun réseau ne passe en dessous
  • A l’aide d’une craie blanche, tracer un cercle pour identifier l’emplacement
  • Découper un hexagone à l’intérieur de ce cercle à l’aide de la spatule du marteau piqueur
  • Foncer le pieu en contrôlant les niveaux de l’ouvrage
  • Bien nettoyer le contour de la tête du pieu avant d’enlever le bouchon
  • Fixer le mat de signalisation
  • Régler son orientation
  • Serrer les vis
  • Nettoyer et vérifier la solidité de l’installation

A noter que ces étapes d’installation peuvent varier en fonction du type de terrain. Les étapes ci-dessus étant adaptées aux terrains enrobés.



Test de résistance des fourreaux FERRADIX

Nous avons réalisés des essais sur le système du pieux FERRADIX, les résultats sont relevés dans le tableau suivant :

Données :

Type du pieu : FERRADIX carré 80 x 80mm, longueur 500mm

Type de sol : enrobé

Tableau des relevés :

  • Mesure a = déplacement horizontal de la cloche du pieu a.
  • Mesure b = déplacement horizontale de la cloche du pieu b.
  • Mesure c = déplacement au sol du fil a plomb fixé a 1.5 m de haut sur poteau a.



Interprétation des résultats de l’essai

Sans force appliquée, la position de la cloche « a » est à 44,5 mm sur le réglet et « b » est à 66,0 mm.

Sous une force appliquée de 1000 N à 150 cm du sol, les mesures ne permettent pas de relever un déplacement des cloches, ce déplacement est insignifiant. Sous une force de 1800 N à 150 cm du sol, les cloches se déplacent de 0,5 mm. Après relâchement de l’effort la position de repos est déplacée de 0,2 mm (mémoire). Sous une force de 3000 N le déplacement est de 1,5 mm et de 1,2 mm après relâchement de l’effort, la position de repos est donc déplacée de 1,2 mm.

Le tableau ci-dessus  tend à démontrer que pour des forces inférieures à 200 kg appliquées à 1,5 m du sol, le déplacement du pieu est insignifiant. Il faut cependant intégrer dans cette remarque, le phénomène cyclique des forces induites par le vent. Les tests n’ayant porté que sur quelques unités de forces appliquées.
