Définition du système :

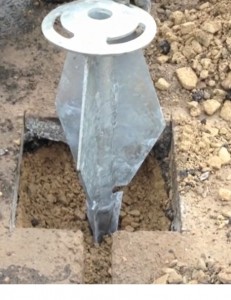

L’ancrage par une ancre à ailettes est un procédé offrant une importante résistance au cisaillement. L’ancre possède à son extrémité une ou plusieurs ailes métalliques, elle est insérée au sol à l’aide d’un marteau piqueur hydraulique. Fabriquée en acier, cette ancre est très habile et offre une capacité d’adaptation remarquable.

Ce système présente de nombreux avantages à savoir une économie de coûts et de temps notables. Sa mise en œuvre est ainsi plus rapide que celle des modes traditionnels d’ancrages.

Il convient aussi bien aux fondations permanentes que provisoires.

Rapide

  • Installation 10 fois plus rapide que pour les méthodes traditionnelles
  • Pas d’attente de séchage
  • Ouvrage monté directement sur site
  • Pas d’excavation
  • Pas de trous à creuser

Economique

  • Pas de déblais à évacuer
  • Pas de béton à couler
  • Quantité de travail et de main d’oeuvre

Efficace

  • Note de calcul remise au client
  • Meilleure résistance face au cisaillement
  • Possibilité d’intervention dans des environnements difficiles d’accès

Ecologique

  • Aucune destruction du revêtement du sol
  • Simplicité de dépollution du site

Gamme :

Chantier Bolloré - Tassin La Demi Lune- 2014

Chantier Bolloré – Tassin La Demi Lune- 2014

 Nos ancres à ailettes s’adaptent facilement au mobilier grâce à une platine d’adaptation livrée avec l’ancrage. Leur habilité permet de les installer dans des zones difficiles d’accès.

Elles sont principalement fabriquées à partir d’acier recyclé et répondent à diverses applications.

Après une étude approfondie menée par notre équipe, nous vous proposerons l’ancre convenant à votre projet.







Installation :

Nous procédons à l’installation de nos ancres à l’aide d’un marteau piqueur hydraulique.

Les principales étapes successives sont :

  • Traçage d’un repère pour le forage
  • Positionnement puis fonçage de l’ancre avec un marteau piqueur hydraulique
  • Montage de la platine à ajuster sur le mobilier
  • Installation de l’ouvrage sur la platine et serrage des écrous
  • Vérification du bon maintien de la structure et du niveau par test







Résistance des ancres ailettes

Les résistances mécaniques à l’ELU et à l’ELS du système d’ancrage à ailettes sont égales à la plus petite valeur entre la résistance du système mécanique NEL, matériauet du sol NEL, sol.

NELU= (NELU, matériau ; NELU, sol)
NELS= (NELS, matériau ; NELS, sol)

D’une manière générale et compte tenu des conclusions de l’expérimentation, c’est la résistance du sol qui, étant plus faible, définira la résistance mécanique du système.

Les données suivantes ont été obtenues suite à des essais réalisés par le fournisseur et par la société ALT’ANCRE.

  • Type de sol : Sable argileux.
  • Dimension des ancres testées : 70 cm de longueur

résistance-ancre-à-ailette
